电永磁吸盘工作原理_电永磁吸盘内部结构图

来自:悍威磁电 发布时间: 2021/10/26 浏览次数:7435次

什么是电永磁吸盘:

电永磁吸盘是指依靠永磁磁钢产生吸力,用激磁线圈对磁钢的吸力进行控制,起到吸力开关作用的吸盘。电永磁吸盘,又称电永磁夹具,电控永磁吸盘,是一种利用电脉冲来实现磁路的“开和关”的新型磁力吸盘。

电永磁吸盘工作原理:

电永磁吸盘在工作中不需要电能,只靠永磁吸力夹持工件,避免了电磁系统在突然断电和拖线损坏时磁力丧失而出现的危险。由放置于导磁体间不可逆磁体与其下面的可逆磁体及套件在可逆磁体外的电磁线圈、外壳组成。通过改变电磁线圈的电流方向,实现磁路的闭合,达到吸持或卸下工件的目的。新一代电永磁吸盘具有吸力强大、单面吸持多面加工、安全节能、无温升无热变形、加工精度高、操作简便和免维护等特点


电永磁吸盘有哪几些:

1、起吊钢板、钢卷、角钢、钢柸的电永磁吸盘吊具,主要用于钢材的起吊搬运


2、用于cnc加工中心、车床、磨床、铣床的电永磁吸盘,主要用于工件的固定


圆形电永磁吸盘用来起吊钢锭、钢铁铸件及废钢屑等。矩形电永磁盘用来起吊钢板、钢管以及各种型钢。

电永磁吸盘的优点自动装卸,效率高。缺点是自重大,消耗功率大,断电时物品会坠落。起吊能力受温度和Mn、Ni含量的影响。

一般起吊温度在200℃以下的黑色金属制品,温度达500℃时电永磁吸盘的起吊能力就会下降50%左右。当温度达到700℃时,则没有起吊能力(一般碳素钢到785℃磁性全部消失)。
目前也有用于高温起吊电永磁吸盘,这种电永磁吸盘可以吸高温制品,但普通电永磁吸盘不准吸高温制品。
操作安全要求:
①注意平衡,电永磁吸盘应置于制品重心上方,然后通电,防止轻的铁屑飞溅;
②起吊时,工作电流应达到额定值才能起吊;
③降落电永磁吸盘,要注意周围情况,防止伤人;
④在起吊时,要注意金属制品与电永磁吸盘之间不应有非导磁性物品,如木片、沙石等,否则会影响起吊能力;
⑤要认真检查各部分的零部件,发现损坏应及时更换;
⑥吊运过程中,要特别注意安全,不准在设备或人员头上通过。

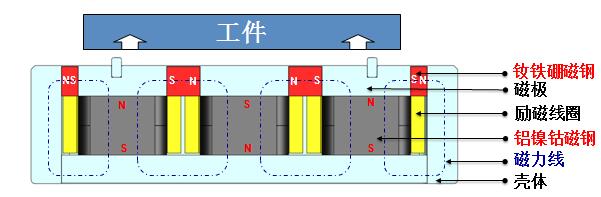

电永磁吸盘原理图片:

电永磁充磁状态:磁力线通过压板形成磁回路(夹持工件)图片



电永磁退磁状态:磁力线在电磁铁内部形成磁回路(释放工件)图片


本文关键词:电永磁吸盘,电永磁吸盘原理,电永磁吸盘内部结构图
