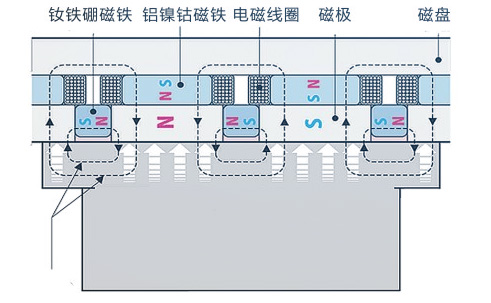

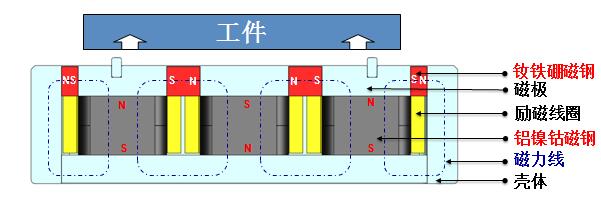

⒈电磁线圈通过一个瞬间励磁电电流后(0.1-2秒);
⒉铝镍钴磁铁的磁极方向改变;
⒊钕铁硼磁铁和铝镍钴磁铁磁极方向相同;
⒋磁力线集中于磁极表面,于吊运物形成磁回路,夹紧吊运物。

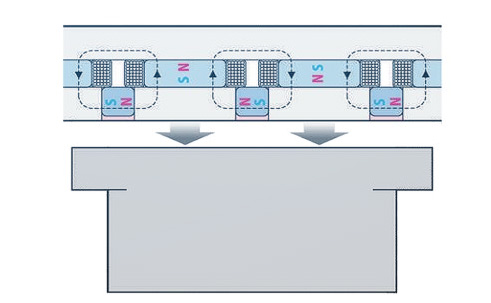

⒈电磁线圈通过一个瞬间励磁电电流后(0.1-2秒);
⒉铝镍钴磁铁的磁极方向改变;
3.磁极表面磁力线消失(钕铁硼磁铁与铝镍钴磁铁在吸盘内部形成磁场)松开吊运物。
无变形夹装
效率提升
无振动加工
易变形
效率低下
加工共振

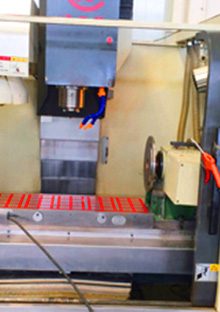

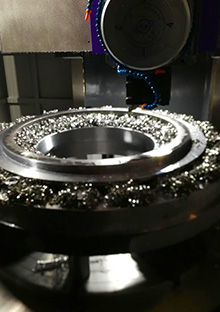

加工中心
铣床专用

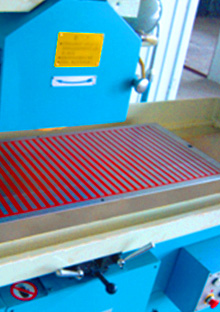

磨床专用
车床加工
吸力大不随时间延长而衰减;磁力线均匀分布,吸力稳定,退磁后无剩磁不影响加工精度和排屑。
仅在充磁装夹和释放工件时使用电能,断电不失磁,节能95%以上。
专用控制按钮可独立完成工件的夹持和释放,一次装夹实现5面加工。
无需给电永磁夹具系统留空间,工件尺寸可以等于或是大于机床工作台面。
夹持稳定,抗震性佳;工件不会反弹变形,加工精度高。
耐腐蚀、耐机械撞击、内部无活动部件、无发热现象、无易损耗件,无需维护,整套系统无任何泄漏,无污染。
产品型号 | 磁极数 | 总磁力(≤KN) | 外形尺寸(毫米) | 自身重量(kg) | ||||
---|---|---|---|---|---|---|---|---|
长度 | 宽度 | 厚度(标准) | 厚度(强磁) | 标准 | 强磁 | |||
DYCX-2333P50 | 12 | 42 | 230 | 330 | 56 | 71 | 32 | 40 |
DYCX-2348P50 | 18 | 63 | 230 | 480 | 56 | 71 | 46 | 58 |
DYCX-2362P50 | 24 | 84 | 230 | 620 | 56 | 71 | 58 | 76 |
DYCX-2377P50 | 30 | 105 | 230 | 770 | 56 | 71 | 72 | 94 |
DYCX-2392P50 | 36 | 126 | 230 | 920 | 56 | 71 | 86 | 112 |
DYCX-2310P50 | 42 | 147 | 230 | 1070 | 56 | 71 | 100 | 130 |
DYCX-3033P50 | 16 | 56 | 300 | 330 | 56 | 71 | 40 | 50 |
DYCX-3048P50 | 24 | 84 | 300 | 480 | 56 | 71 | 60 | 75 |
DYCX-3062P50 | 32 | 112 | 300 | 620 | 56 | 71 | 80 | 100 |
DYCX-3077P50 | 40 | 140 | 300 | 770 | 56 | 71 | 100 | 125 |
DYCX-3092P50 | 48 | 168 | 300 | 920 | 56 | 71 | 120 | 150 |
DYCX-30107P50 | 56 | 196 | 300 | 1070 | 56 | 71 | 140 | 175 |
DYCX-4133P50 | 24 | 84 | 410 | 330 | 56 | 71 | 55 | 70 |
DYCX-4148P50 | 36 | 126 | 410 | 480 | 56 | 71 | 80 | 100 |
DYCX-4162P50 | 48 | 168 | 410 | 620 | 56 | 71 | 105 | 130 |
DYCX-4177P50 | 60 | 210 | 410 | 770 | 56 | 71 | 130 | 160 |
DYCX-4192P50 | 72 | 252 | 410 | 920 | 56 | 71 | 155 | 190 |
DYCX-41107P50 | 84 | 294 | 410 | 1070 | 56 | 71 | 180 | 220 |
DYCX-4933P50 | 28 | 98 | 490 | 330 | 56 | 71 | 65 | 85 |
DYCX-4948P50 | 42 | 147 | 490 | 480 | 56 | 71 | 95 | 120 |
DYCX-4962P50 | 56 | 196 | 490 | 620 | 56 | 71 | 125 | 155 |
DYCX-4977P50 | 70 | 245 | 490 | 770 | 56 | 71 | 155 | 190 |
DYCX-4992P50 | 84 | 294 | 490 | 920 | 56 | 71 | 185 | 225 |
DYCX-49107P50 | 98 | 343 | 490 | 1070 | 56 | 71 | 215 | 260 |
DYCX-6033P50 | 36 | 126 | 600 | 330 | 56 | 71 | 80 | 100 |
DYCX-6048P50 | 54 | 189 | 600 | 480 | 56 | 71 | 115 | 140 |
DYCX-6062P50 | 72 | 252 | 600 | 620 | 56 | 71 | 150 | 180 |
DYCX-6077P50 | 90 | 315 | 600 | 770 | 56 | 71 | 185 | 220 |
DYCX-6092P50 | 108 | 378 | 600 | 920 | 56 | 71 | 215 | 260 |
DYCX-60107P50 | 126 | 441 | 600 | 1070 | 56 | 71 | 240 | 300 |
“以上仅为典型型号,我们可以根据客户需求,提供个性化解决方案。”

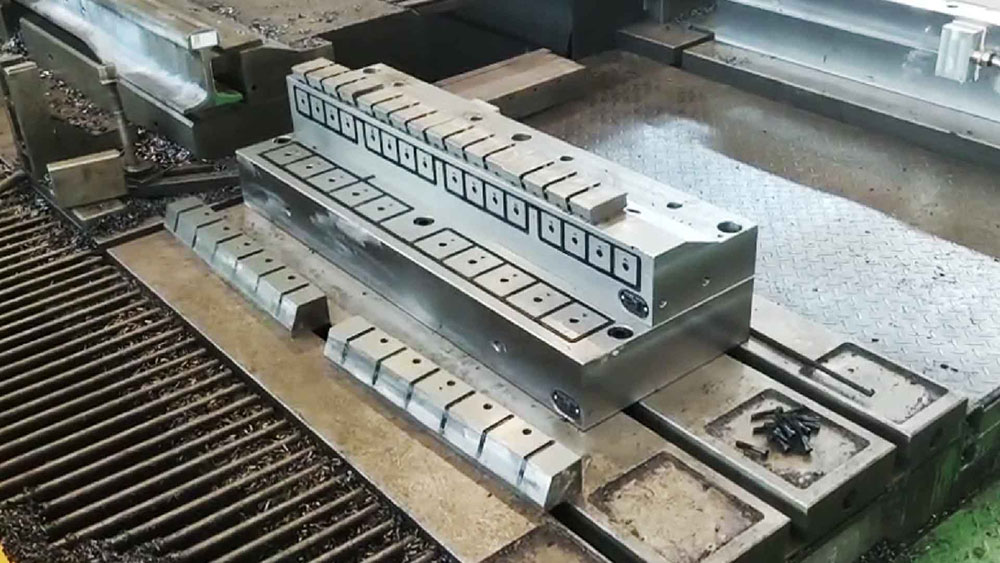

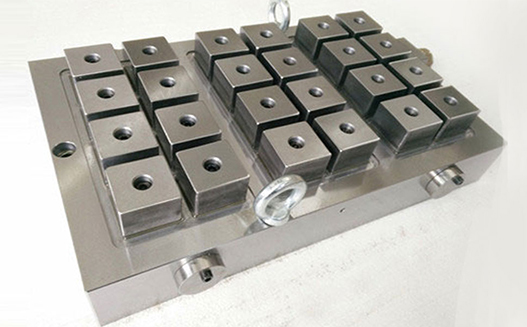

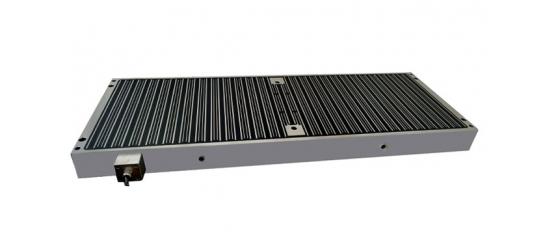

DYCX加工中心铣床用电永磁吸盘系列产品是在满足夹紧要求时节省夹紧时间的最理想方法。电永磁吸盘设备可在3秒钟内安全地夹紧工件。
从购买日算起,质量保障一年
售后人员均具有五年以上相关产品组装、调试维护经验
收到更换需求,24小时内提供配套零件
2小时内与买方取得联系,24小时内服务到位、解决设备故障问题
产品均由平安保险承保合作无忧为您的安心使用增添一份保障
电永磁的额定吸力是模块化设计,理论上没有吸力上限
中低碳钢几乎没剩磁,高碳钢有一定影响,如果您公司有要求的话,可以设计成退磁后带消磁处理
我公司有两种结构的吸盘,一种是管通型:吸合面环氧树脂硅胶密封。一种昰全钢型:背面盖板密封,这种结构因为是背面密封所以说防水性能很好
在吸附力满足的情况下,工件比吸盘的面积大是可以吸咐的,
用我们特制的浮动导磁块针对被吸物表面不平的情况可以避免这种情况,您可以放心使用
